第三章 系統的知識表示
知識是人類在實踐活動中所積累的認識和經驗的總和。一般情況下，一個領域內的知識可分為兩大類：共性（pub1ic）知識和個性（PliVate）知識。共性知識包括領域內與問題求解有關的定義、事實和各種理論方法，這種知識已被領域內專業人員一致接受，并將其規范化，它們往往已收錄在各種設計手冊、標準、教科書和參考書中。個性知識的大部分則是領域專家經過長期的生產實踐獲取的啟發式知識，是在具備了大量的知識后的一種“猜想的藝術”，它是專家們在遇到復雜問題時能夠處理不完全、不精確的信息，消除矛盾，作出高水平的分析、猜測，從而獲得高水平解的一種能力。這種知識往往難于表達清楚，經不起嚴格的理論論證。開采和重新組織這種知識是建立專家系統的中心任務。
總結起來，圓柱齒輪減速器設計專家系統所要處理的知識包括：
·計算型，例如各類強度計算公式；
·數表型，如各種標準數據表；
·圖線型，如各類試驗圖表；
·經驗型，如各類啟發式規則。
實際上，在設計過程中與某一設計任務相關的知識應用時相互交叉，嚴格區別各種型式的知識并無實際意義。所以，圓柱齒輪減速器設計知識庫是各類知識的綜合，可表示為
其中，KB代表知識庫；F代表事實；R代表各類規則；D代表各類數據；0表示規則之間、數據之間及規則和數據間關聯的某些操作。
知識表示是研究各種存儲知識的數據結構設計，以便使各種數據結構能夠方便、有效地存儲各種知識。知識表示可分兩步進行：首先是知識的形式化、符號化；其次選擇最佳的形式。由于圓柱齒轉減速器設計中知識的多樣性，因此，圓柱齒輪減速器設計專家系統中知識表達也不可能單一。對于知識形式化，一般由四方面因素：
·知識表達的層次；
·表達方式的模塊（擴展能力）和清晰性，
·表達方式的可理解性（自然性）和透明性；
·表達形式實現上的便利性。
為了適合不同形式知識表達的需要，目前AI學者已研制了許多知識表示方法，例如：
·邏輯表示法；
·過程表示法；
·語義網表示法；
·產生式表示法；
·框架表示法；
·判定表技術；
·功能表示法；
·不精確知識表示等。
在圓柱齒輪減速器設計專家系統中，采用的是多層次、多知識元的復合型的知識表達方式，其知識表達的類型如下。
3.1基于規則的產生式表示法
1.產生式規則的形式
一條產生式規則是一條“IF某條件（condition）為真￤某情形（situation）存在，THEN某結論（codclusion）成立￤某操作可取”的語句投影，作者研制的產生式系統形式如下：
(<Rule><Rule-kind-numer>
IF<condition(s)>
THEN<conclusion(s)>)
其中：Rule、Rule-kind-number分別為規則名、規則類別號，condition(s）為條件集(前題部分）,conclusion(s）為決策集（結論部分）。由于減速器設計中知識的多樣性，因而產生式的形式上也有許多種：
（1）事實規則：其規則的條件集和結論集均為斷言形式的事實，它通常用來表示設計常識、經驗和設計中使用的啟發式知識。例如下列產生式規則：
(rule motor-5
(if(working machine has standard as IEG))
(then(motor type is Y series)))
（2）計算規則：
（rule KHB-coefficient-12
（if（gear accuracy 6 JB179-83）
（selected transmission style is （cal ? （or（=22）（=23）（=24）））））（then（KHB equals（+ 1.11（* 0.36（power（/ b dl） 2））（* 0.00015 b）））））
（3）判斷規則：
（rule lubrication-7
（if（the actual input power is （cal ?（＞=1500））KW）
（the utilization-ratio-per-hour is （cal?（＞=0.8））））
（then （the lubricating method is circulating lubrication）））
（4）變量規則：減速器設計中，往往會遇到這種情形，即規則的條件和（或）結論部分只有部分不同，如下列規則：
（rule gear-structure-58
（if（gear（>number）hardness HRG（cal?（and（s＞=54）（s<=54）（s<=62））））（gear（<number）for grade（cal?（=gear-for-grade））））
（then（gear（<number）for holl diameter equals
（select-datum（*0.50 a）shaft-JB176-60＇=））））
gearl,gear2，都有可能用到該規則，為減少規則數目，設置了變量規則，運行過程中，一旦（>number）取值X，則（<number）為X。
（5）默認規則：這是一類比較特殊的規則。這一類規則完成這樣一些知識，即如果沒有更多的事實證明S不成立，S總是成立的。CGREST采用的思想為：設計過程的實現，實質上是初始狀態向目標狀態的一個轉化過程，初始條件除包含設計的已知條件，還包含未知的條件，例如下面的設計開始時的當前信息庫（上下文）
（（the gear style is not confirm）
……（gear structure is not confirmed）……）
將這種未知條件作為產生式規則的前提條件，可方便地實現獄認推理，如下列齒輪齒形選擇規則的片段：
（rule gear-style-6
（if（the gear style is not confirm））
（the（the tooth shape of gear is spiral）））
一旦默認規則啟用，則推理機控制將默認規則的前題部分從專家系統的上下文中刪除。
（6）規則的其它形式：規則的前提部分和結論部分還有許多其它形式，如可以是某些函數，結論部分可以是所要起用的文件名、數表名、進一步的操作等等。
關于規則選用時的沖突何題，見§5.4。
2.系統規則的組織與調度
圓柱齒輪減速器的設計過程通過仔細的分析并進行歸納，則具有明顯的階段性，可表示為一系列的設計任務的鏈式序列。如設計任務描述的輸入過程，原動機械的選擇和確定過程，傳動級數和傳動形式的選擇和確定過程。潤滑方式的選擇和確定過程，齒輪傳動參數和齒輪結構的選擇和計算過程；……。其中每一個設計過程都將設計結果傳遞給后繼設計過程。對設計任務進行這樣的分階段描述，使整個設計過程和設計任務間的接口形式的描述大大的簡化了。與設計過程的分階段描述相對應，對系統的產生式知識進行分類，將與一設計階段任務相關的產生式知識歸結在一起，形成對應于該階段設計任務的產生式知識元。同時，對較通用的產生式知識形成通用規則知識元。在此基礎上，系統通過不同的設計階段調度相應的知識元，并與通用知識元一起動態形成設計過程的產生式規則庫，從而，形成設計過程產生式知識的調用。這樣作具有：
①成功地實現CGREST的運行并使系統留有余地。圓柱齒輪減速器設計是一個復雜的過程。在設計過程中，所涉及的知識盒的總和，即使象APOLLO這樣具有大內存的工作站，資源也會耗費貽盡。因此，設計任務必須分階段，設計知識也必須分類別。同時，這樣作的結果，也使得系統留有余地，以實現將來系統的擴充需要。
②規則的分類，可極大地提高專家系統的運行速度。專家系統在選用規則時，規則集進行遍歷，然后啟用可用規則。對規則進行分類，就是對規則的預篩選過程要對（這項工作很容易，只需將與設計任務相關的規則寫在一起即可），這將極大地提高專家系統的運行速度。
③知識分類便于管理并降低知識庫的維護成本。
3.2知識的框架表示
框架在1975年由M.Minsky提出，并在隨后的應用中得到發展的一種知識表示方式。在機械設計過程中，當分析和解釋新情況時，常常使用過去從經臉中積累起來的知識。這些知識與特定的方式存儲在人腦中。設計某一零件時，自然會聯想到與該零件有關的一系列參數，并按相應的結構組織去添寫新的數據，從而完成新的設計。這樣一種典型實體的通用數據結構一般就稱為一個框架。
一類實體的框架提供了一種結構，在這種結構中填入有關新情況的數據時，可以根據以往獲得的概念對這些數據進行分析和解釋。另外，這種框架結構也提供了一個具體上下文對特定實體進行預見驅動的處理方式，在這個上下文環境下根據這種結構可以尋找那些預見的信息。用框架表示的知識，本文稱為框架知識元。
本文使用的框架基本上可分為兩類：規格化框架和變體框架。
1.規格化框架
規格化框架中用于存放可預見的信息的位置稱為槽，進一步描述的特性用側面表示�？蚣苁且环N嵌套結構，即槽名也可以是另外一個框架名。本系統采用的的規格化框架，歸納起來，具有如下結構（用Baokos-Naur-Form表示)：
<Frame>:=<Frame-name> <slots>
<slots>:=<slot>|<slot> <slots>
<slot>:=<slot-name><facets>|<Frame>
<facets>:=<facet>|<facet><facets>
<facet>:=<facet-name><facet-value>
<facet-name>:=range|default|if-needed|procedure
<facet-value>:=<context>|<default-value>|<inhereted-value>|
|<attached-procedure>

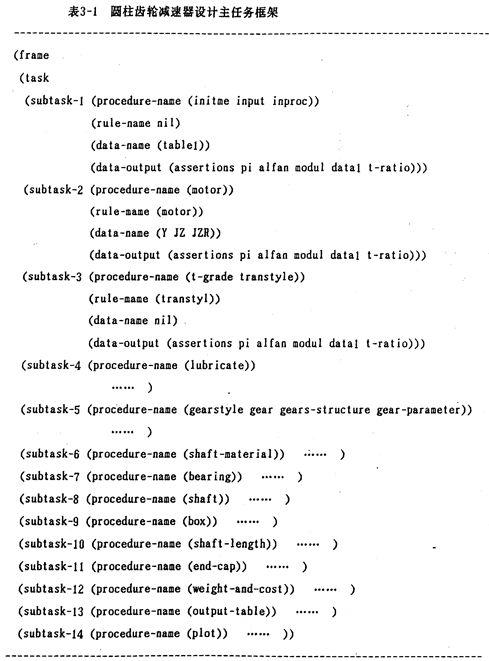

規格化的框架表達形式在圓柱齒輪減速器設計中應用非常廣泛，如圓柱齒輪減速器中主任務框架（表3-1 )，齒輪強度校核中使用的各類系數框架（表3-2）等均具有知識的規格化框架表達形式。
這類框架在圓柱齒輪減速器設計專家系統中還有許多，如材料和熱處理系數、齒輪周節誤差系數等。
2.變體框架
變體框架是規格框架結構形式的一種變化結構。變體框架對同的知識的表達，其結構形式有所變化。變體框架知識元用來表示各種數據、曲線參數、各類計算公式和零件結構及零件參數的定義和描述等。這類變體框架除具有一般框架表示的優點外，還具有：知對變體框架描述仍然沿用規枯化框架定義中的各類名稱。

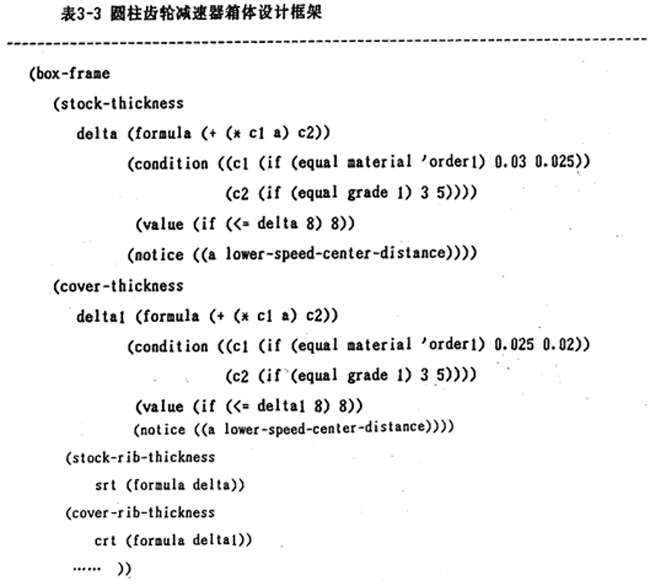

圓柱齒輪減速器專家系統設計中，變體框架知識元應用的非常廣泛，表3-3是圓柱齒輪減速器箱體結構參數設計時采用的框架。表3-3是表3-4所表示的知識的再現。
這樣的變體框架知識元許多，論文的后幾章還要作介紹。
表3-4 箱體主要結構尺寸經驗計算公式
| 名稱 |
代號 |
尺寸計算經驗公式 |
單級減速機體壁厚
單級減速器機蓋壁厚
二、三級減速器機體壁厚
二、三級減速器機蓋壁厚
…… |
6
61
6
61
…… |
6=0.025a+3≥8（軟齒面）
6=0.030a+3≥8（硬齒面）
（a——中心距）
61=0.020a+3≥8（軟齒面）
61=0.025a+3≥8（硬齒面）
6=0.025as+3≥8（軟齒面）
6=0.030as+3≥8（硬齒面）
（as——低速級中心距）
61=0.020a+3≥8（軟齒面）
61=0.025a+3≥8（硬齒面）
…… |
3.3數表、圖線知識的表示
1.數表：圓柱齒輪減速器設計中存在有許多數表。數表知識的計算機表達基本上可以分三類：

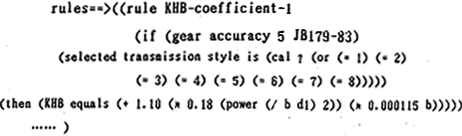

①產生式形式：對某些數表，如齒輪接觸強度效核時的載荷分布系數表可轉化為如下的產生式規則：
②框架形式：如齒輪強度校核中的各類系數轉化為框架形式（表3-2）。

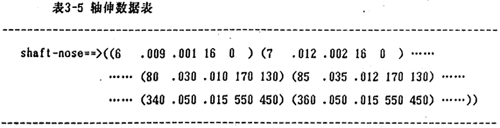

③數表形式：如軸伸（減速器傳動軸伸出端）數據表：

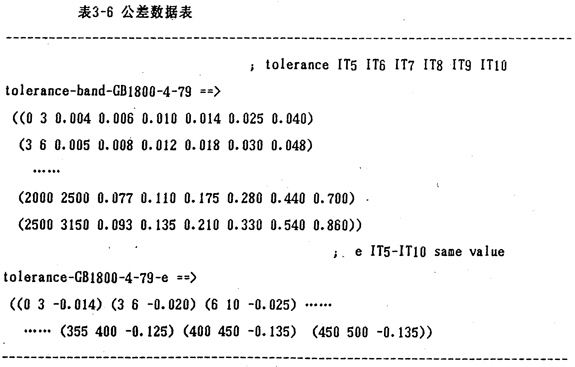

數據表每一項的含義分別為軸伸直徑值，上、下公差值，軸伸的長度值（長、短系列）。再如表3-6所示的公差數據表（部分）：
將這種數表寫作產生式規則或其它別的形式，多少有點牽強附會，不如以數表形式來得更加自然。事實上，數表也可認為是一種無槽名的變體框架。
類似這種處理的方法，圓柱齒輪減速器設計專家系統中還有許多，例如，軸承數據、鍵數據、齒輪模數、中心距、成本、軸上各類數據（如倒角，過渡圓角）等等均采用這一處理方法。
2.圖線：在圓柱齒輪減速器的專家系統設計過程中，不可避免地要使用經驗圖表、圖線知識。對這些知識的處理，本文采用的方法有兩種：圖表知識公式化和數據化。
（1）圖表知識的公式化：如專家推薦的齒輪傳動設計中簡化的變位系數的分配公式：
當∑x<0.6，且z1≤20，則xl=0.7×∑x,x2=0.3×∑x；
當∑x<0.6，且z1>20，則xl=0.65×∑x,x2=0.35×∑x；
當∑x=0.6～1.0，則xl=0.5,x2=∑x-0.5,
當∑x=1.0～1.2，則xl=x2=∑x/2 。

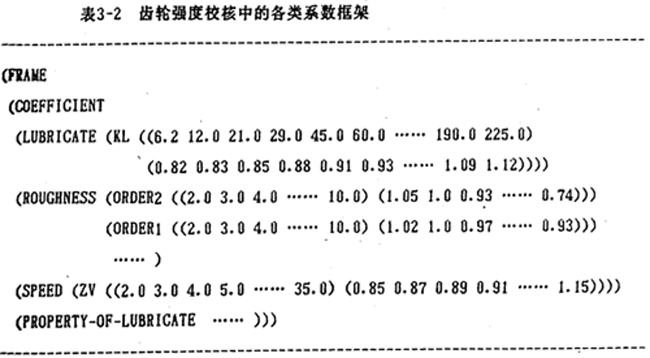

（2）圖表知識的數據化：圖表知識的數據化過程是首先將圖表進行離散處理，然后，再對離散數據按數表型知識進行處理。表3-2是齒輪強度校核中的各類圖表系數數據化后用框架形式表達的知識。其中，有潤滑劑（lubricator）系數KL，粗糙度（roughness）系數orderl （淬火齒面）、order2（調質齒面），……。
3.4 知識的過程表示

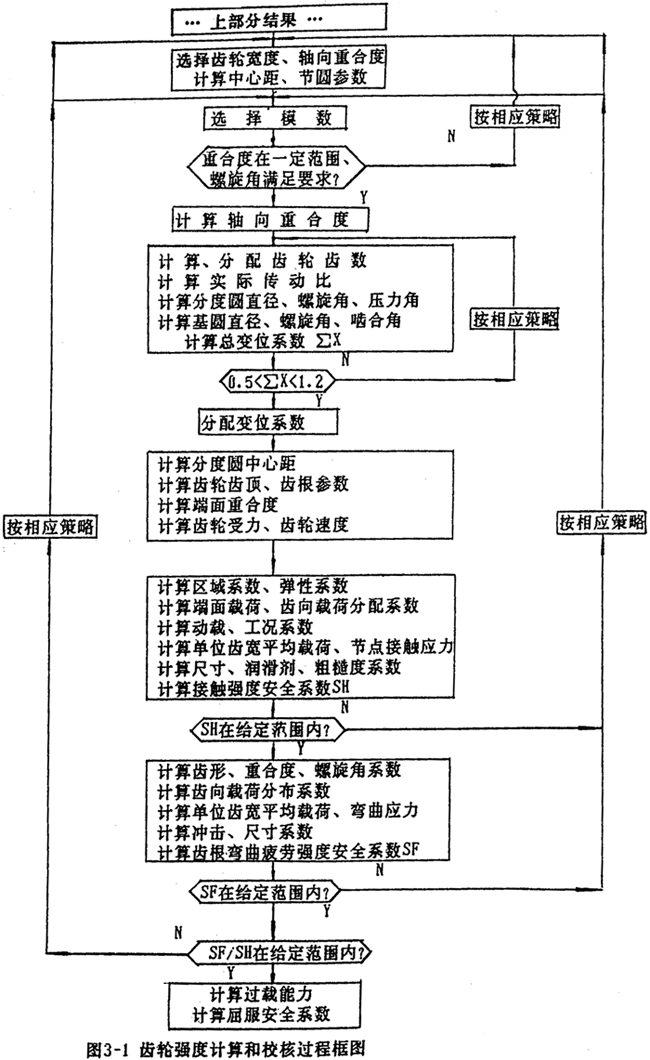

以上所討論的知識表達的各種方式均是建立在一定格式的基礎上的，可以說是知識的描述性（declarative）表達方式。這類知識的表示一般具有模塊性，自然性，清晰性等。但正是由于格式的限制，因此對于某些功能，如回溯、反復的校核計算等這樣一類操作，不如用語言編寫知識過程來得方便。用語言形式直接編寫知識過程，便有了圓柱齒輪減速器設計知識的過程表示�？驁D3-l是齒輪強度計算、校核的過程框圖，這樣一個過程需要多次重復的計算。使用過程表示可使求解過程按照嵌入的程序次序進行調用，它們不需要和選擇那些不相關的知識，也不需要那些不自然的推理路徑。同時，還能夠把領域特有的，導致更為直接推理過程的啟發性知識結合到設計過程中去，因而能夠大幅度地提高運行效率。

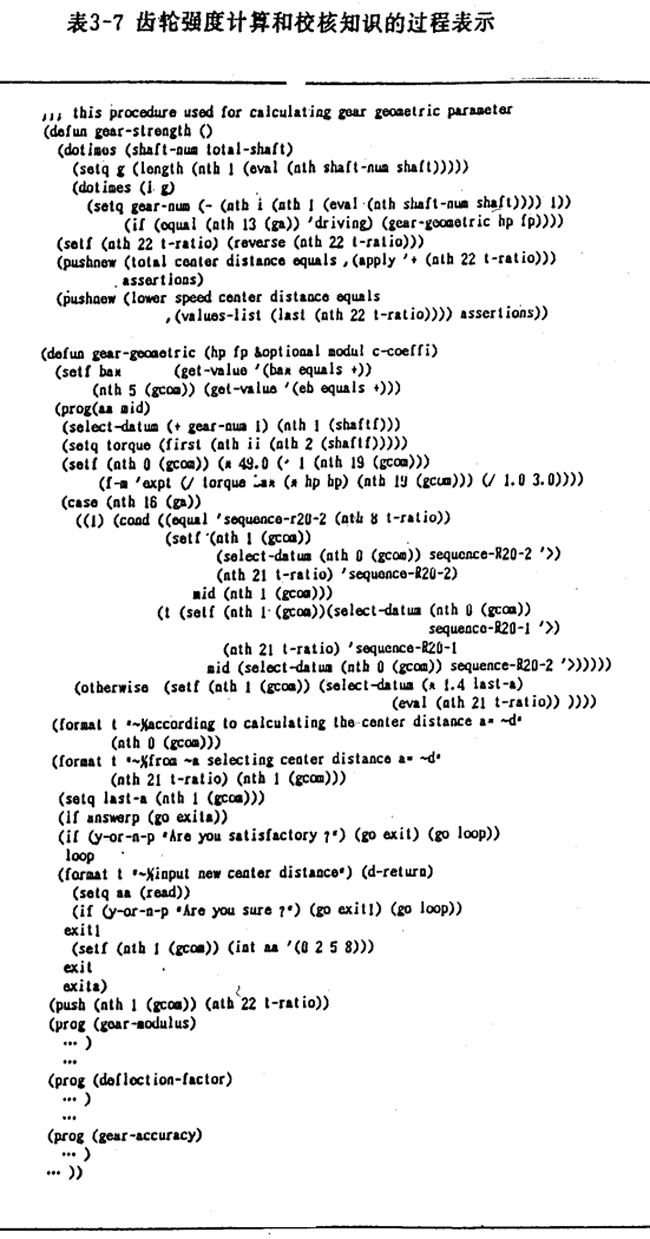

在LlSP語言中，過程表示用函數表達，表3-5是圖3-l所示的齒輪強度計算和校核知識的過程表示的形式。
